Refractario con alto contenido de alúmina: calidades, propiedades y guía de selección de revestimiento

El revestimiento de un horno rara vez falla porque el ladrillo "no tenía suficiente contenido de alúmina". Falla porque la calificación se seleccionó de una etiqueta en lugar de una hoja de datos. Regularmente vemos hornos de tratamiento térmico a 1.400 °C revestidos con un ladrillo con un 55% de alúmina que se desconcha en un año, mientras que un horno cercano a 1.600 °C procesa una clase similar de material durante seis años. La diferencia suele ser la carga, la atmósfera y el diseño de las juntas, no la etiqueta del palé.

Así que aquí está la conclusión primero: "refractario con alto contenido de alúmina" describe una familia con un contenido de Al₂O₃ desde aproximadamente el 45% hasta más del 90%, y dentro de esa banda la refractariedad bajo carga, la densidad aparente y la resistencia al choque térmico pueden diferir en un factor de tres o más. Dos ladrillos con el mismo contenido nominal de alúmina pueden comportarse como materiales diferentes. La selección debe comenzar desde la temperatura de la cara caliente, la carga mecánica y el entorno químico, y luego retroceder hasta el contenido de alúmina, el tipo de enlace y la arquitectura del revestimiento.

Lo que realmente hace que un refractario tenga "alto contenido de alúmina"

La definición común de la industria es simple: un refractario se convierte en "alto contenido de alúmina" una vez que su contenido de Al₂O₃ excede el 45%. Por debajo de eso, se clasifica como arcilla refractaria; por encima de aproximadamente el 90%, es un refractario de corindón. La mineralogía explica el comportamiento. A medida que aumenta la alúmina, la microestructura cambia de una matriz vítrea rica en sílice con mullita dispersa a una estructura de mullita-corindón y, finalmente, a un cuerpo dominado por corindón al que le queda muy poca fase vítrea.

Ese cambio permite obtener una mayor refractariedad, una mejor resistencia a la escoria y a los álcalis, y una mayor resistencia al calor. También aporta una mayor densidad, una mayor conductividad térmica y, en los grados superiores, una resistencia al choque térmico notablemente más débil. Un ladrillo con un 90 % de corindón que sobrevive años en una cuchara de acero puede agrietarse después de tres ciclos térmicos en la puerta de un horno discontinuo. El contenido de alúmina es un filtro, no una respuesta.

Una cosa que la tabla no puede mostrar es el revestimiento detrás de la cara de trabajo. Una cara caliente densa con alto contenido de alúmina protege la carcasa del calor, la abrasión y la escoria, pero también es el peor aislante de la pared. Los hornos más eficientes combinan una capa de trabajo con una o dos capas aislantes, y ahí es donde los ladrillos refractarios aislantes livianos con alto contenido de alúmina (típicamente 0,6–1,0 g/cm³, aproximadamente 0,25–0,4 W/m·K a 800 °C) realizan el trabajo pesado sin soportar carga estructural.

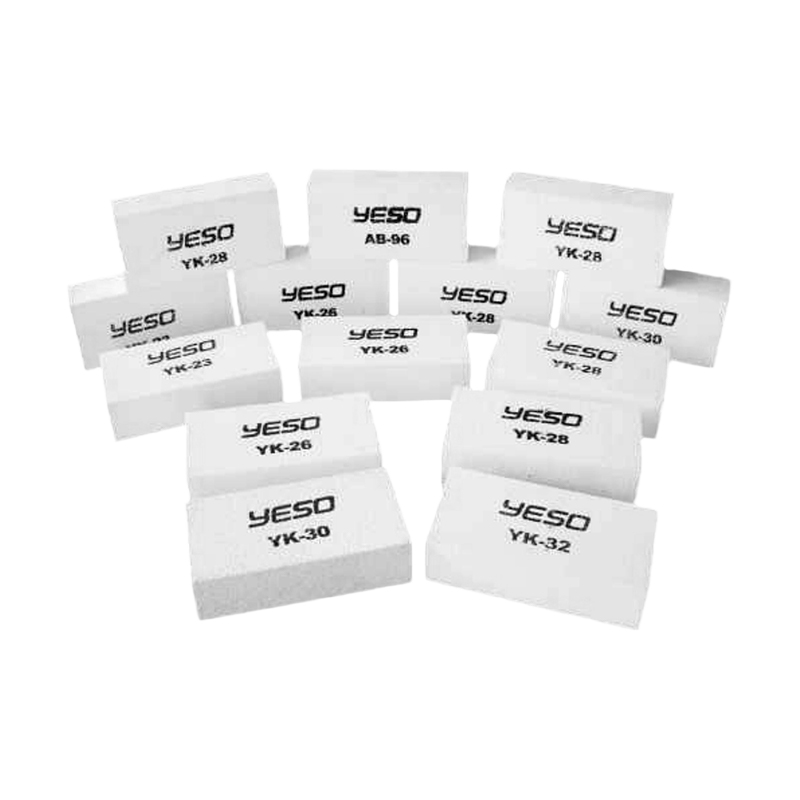

Ladrillos refractarios aislantes ligeros con alto contenido de alúmina Para las capas aislantes detrás de la cara caliente, compare estos grados de ladrillos refractarios livianos por densidad, contenido de alúmina y conductividad térmica. Ver producto →

Los cinco números que deciden si el revestimiento sobrevive

Las hojas de especificaciones son largas, pero sólo unos pocos valores realmente se correlacionan con el rendimiento en el campo. Estos son sobre los que vale la pena discutir en una revisión técnica.

Dónde sale realmente el calor (y el dinero) del horno

La pérdida de calor de la pared es un costo más silencioso que la falla de un ladrillo y es el más fácil de modelar antes de la compra. El siguiente cuadro compara el flujo de calor de pared indicativo para cinco construcciones de revestimiento con la misma cara caliente de 1100 °C y temperatura ambiente de 60 °C, expresado en W/m² de área de pared.

Lo interesante no es el primer compás sino los dos últimos. Pasar de una pared de ladrillos y mantas a una construcción en capas con tableros de fibra cerámica con alto contenido de alúmina y un respaldo microporoso generalmente reduce nuevamente la pérdida de la pared a la mitad, y el costo incremental del material es una fracción del presupuesto de la capa de trabajo. Si desea comprender cómo se diseña la estructura de la junta para ese deber, este desglose de estructura de tablero de fibra cerámica con alto contenido de alúmina Vale la pena leerlo junto con el dibujo del forro.

Tablero de fibra cerámica de alúmina para revestimientos de hornos Utilice esta placa donde la pared de un horno en capas necesite resistencia a la llama directa, baja conductividad térmica y un grado adecuado para la cara caliente. Ver producto →

Dónde se consumen los refractarios con alto contenido de alúmina

El consumo se concentra allí donde se combinan temperatura, carga mecánica y química. La siguiente división es una vista indicativa de la demanda global de alta alúmina por industria, útil principalmente para juzgar qué modos de falla son más importantes en su segmento.

Una secuencia de selección que evita la mayoría de los errores

Seguir estos pasos en orden lleva quizás una hora y evita el costoso tipo de reelaboración, porque cada decisión posterior depende de las anteriores.

1. Fija la temperatura de la cara caliente y la atmósfera. Las condiciones de oxidación, reducción y vacío cambian qué sistema de unión es aceptable, y un ladrillo con aglomerante de fosfato puede ser la elección equivocada cuando hay hidrógeno o CO2 presentes.
2. Mapear el trabajo mecánico. ¿La superficie soporta una carga de arco, una carga abrasiva o nada más que su propio peso? Esa única pregunta decide si necesita un RUL superior a 1500 °C o si puede aceptar un grado de alúmina medio.
3. Caracterizar la química. La basicidad de la escoria, el vapor alcalino y el óxido de hierro atacan cada uno una parte diferente de la microestructura, y un ladrillo con un 75% de sílice libre puede perder frente a un ladrillo bien hecho con un 60% en un horno rico en álcalis.
4. Establezca la arquitectura del revestimiento, incluidas las temperaturas de la interfaz. Especifique la temperatura en el límite de la capa de trabajo/aislamiento; ese número, no la cara caliente, determina qué material aislante está permitido.
5. Demanda de datos por lotes. Solicite RUL, CCS, porosidad aparente, cambio lineal de recalentamiento y conductividad térmica del mismo lote de producción que recibirá, no un certificado genérico de un año diferente.
6. Planificar juntas y anclajes. El margen de expansión, la selección de mortero o moldeable y el espaciamiento de los anclajes causan una gran proporción de fallas tempranas, incluso cuando el ladrillo en sí es correcto.

La aritmética de la recuperación de la inversión es sencilla. Tomemos como ejemplo una pared de horno de 30 m² que funciona 6.000 horas al año. Reducir el flujo de pared en 350 W/m² ahorra 10,5 kW, o alrededor de 63.000 kWh al año, lo que a 0,10 por kWh es aproximadamente 6.300 por año. Esto suele ser más que la diferencia de precio entre una pila de aislamiento promedio y una optimizada, y se repite todos los años de la campaña.

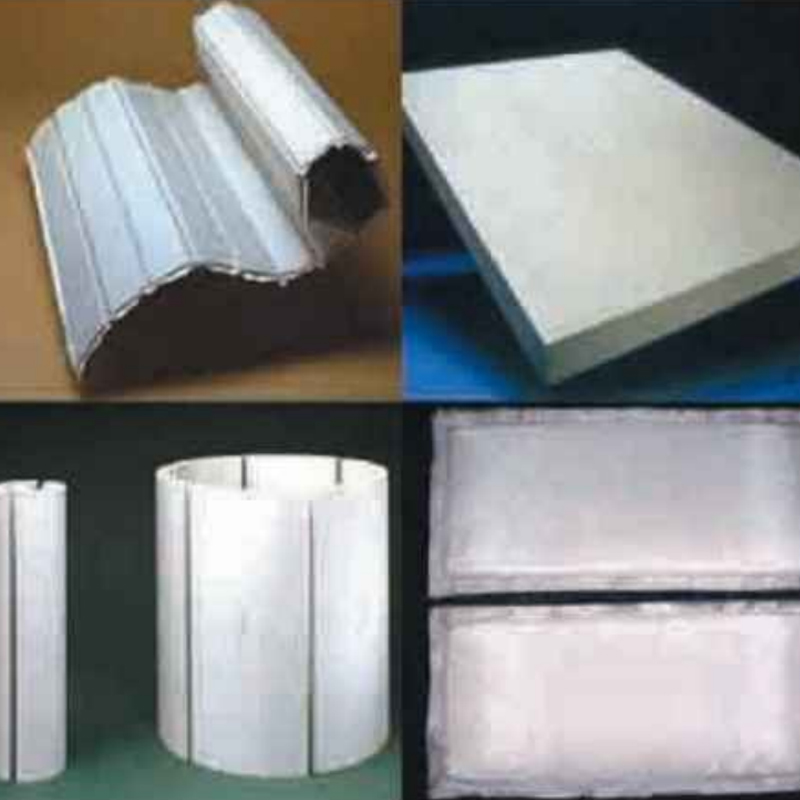

Tablero aislante nanomicroporoso para hornos de alta temperatura Esta placa se adapta a pilas de aislamiento optimizadas donde la conductividad térmica muy baja y el bajo almacenamiento de calor mejoran la recuperación de la inversión en paredes de hornos de alta temperatura. Ver producto →

Notas de mantenimiento, pruebas y cumplimiento

Un revestimiento con alto contenido de alúmina es un consumible y su vida útil restante se puede rastrear en lugar de adivinar. Algunos hábitos marcan la diferencia entre un reemplazo planificado y un cierre no planificado.

• Registre una línea base de imágenes térmicas del armazón después de la puesta en servicio y luego repita trimestralmente con la misma carga. Un punto caliente en aumento es la primera señal confiable de adelgazamiento del revestimiento o apertura de la articulación.
• Inspeccionar las juntas de dilatación, el estado de los anclajes y la contracción de las fibras a los tres y seis meses del primer año. Los revestimientos de fibra suelen mostrar la mayor parte de su contracción en los primeros cientos de horas.
• Mantenga la documentación del lote en sus archivos: clasificación GB/T 2988 o ASTM C27 para ladrillos, métodos de prueba EN 1402 para monolíticos y la documentación ISO 9001 o CE del proveedor como pantalla de calificación. La mayoría de los proveedores los declaran ellos mismos, así que combínelos con su propia inspección entrante.
• Vuelva a comprobar la química después de cualquier cambio en el proceso. Un nuevo fundente, una mezcla de chatarra diferente o un cambio de atmósfera de aire a atmósfera de nitrógeno pueden invalidar el grado que seleccionó hace dos años.
• Realice un seguimiento del costo por tonelada de producto en lugar del costo por ladrillo. El grado más barato que necesita ser reemplazado con el doble de frecuencia rara vez es el revestimiento más barato, y el cálculo es fácil de presentar a un equipo de compras.

Si está revisando un plano de revestimiento existente o planeando una actualización de un horno, nuestro soporte técnico El equipo puede revisar los datos de la cara caliente, las temperaturas de la interfaz y la selección de materiales antes de congelar la especificación.

El refractario con alto contenido de alúmina no es un producto único que pueda especificar con un número. Es una familia que va desde un 45 % hasta más del 90 % de Al₂O₃, y las diferencias de rendimiento dentro de ese rango son mayores que las diferencias entre el alto contenido de alúmina y la arcilla refractaria. Elija el grado entre la temperatura de la cara caliente, la carga y la química, verifíquelo con datos de porosidad y RUL específicos del lote, y trate el aislamiento como una inversión con un retorno computable en lugar de un extra opcional. Si se hace en ese orden, la mayoría de las fallas del revestimiento se convierten en eventos predecibles en lugar de sorpresas.
